SMT貼片加工在電子加工行業是不可或缺的重要環節之一，SMT貼片的主要目的是將片狀元器件安裝在PCB上，然后再通過回流焊等方式進行焊接等。下面廣州貼片加工廠佩特精密給大家簡單介紹一下常見的SMT貼片加工的工作流程。

1、錫膏印刷：錫膏印刷位于貼片線的前端，這一步需要有對應的鋼網，通過自動錫膏印刷機將錫膏從鋼網上印刷到PCB上對應的焊盤位置，從而為下面的生產流程做好準備。

2、檢驗：錫膏印刷之后需要檢查錫膏印刷的質量，如錫膏厚度、印刷位置、是否拉尖等，通常使用SPI錫膏測厚儀進行檢測。

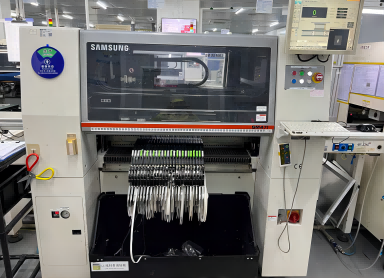

3、SMT貼片：這個環節是SMT貼片加工的核心環節，主要目的就是將片狀元器件貼裝在印刷錫膏的PCB上。

4、回流焊：這個環節的主要作用就是將錫膏熔化然后再凝固，從而達到焊接的目的，使得元器件和PCB緊密結合在一起。

5、檢測：完成SMT貼片加工之后的板子需要進行一系列的質量檢測，通常是使用AOI光學檢測儀、人工目檢、ICT、X-Ray等方式。

6、維修：在檢測環節檢測出問題的板子需要進行維修，從而保障產品的質量符合設計和生產要求。

7、清洗：經過回流焊的焊接后，PCB板上會殘留很多臟污焊接殘渣等，需要使用清潔機或者人工手工對PCB板進行清洗，以達到干凈整潔無殘留的目的。

廣州佩特精密電子科技有限公司www.gzptjm.com，提供SMT貼片加工、電子OEM加工、一站式SMT包工包料服務。
