SMT貼片環節是貼片工廠的主要業務，作為新一代的高速電子加工設備，貼片機在SMT工廠占據著重要地位，并且依靠這貼片機高效的工作效率和穩定的性能在生產加工中帶來了較大的優勢，下面SMT貼片廠佩特精密電子給大家簡單介紹一下貼片前的編程是如何進行的。

貼片編程分為兩個階段，分別是離線準備和在線調試。

一、離線準備：

1、整理客戶提供的BOM清單，編程需要在電腦上進行，所以最好提供的是電子檔文件，一般是excel格式的。

2、坐標的提取，根據客戶提供的三種文件分：

(1)客戶已經導出的excel或txt文檔的坐標。

(2)客戶發來PCB文件，自己導出坐標了，一般用protel99或PADS2007就可以導出excel格式。

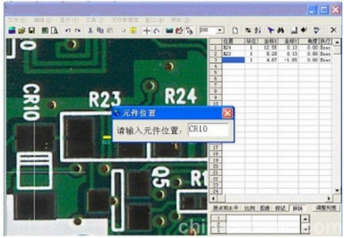

(3)客戶只提供了一份BOM，提供不了坐標，這種情況SMT貼片工廠一般是采用掃描儀來輔助完成坐標提取，將PCB掃描后采點保存成CAD格式，然后將坐標和BOM合成。

3、BOM與坐標合成后檢查是否有遺漏或重位。

二、在線調試：

1、將編好的程序?qū)?/span>smt貼片機設備；

2、找到原點并制作mark標記；

3、將位號坐標逐步校正；

4、優化保存程序，再次檢查元件方向及數據；

5、開機貼片一片板首件確認。
